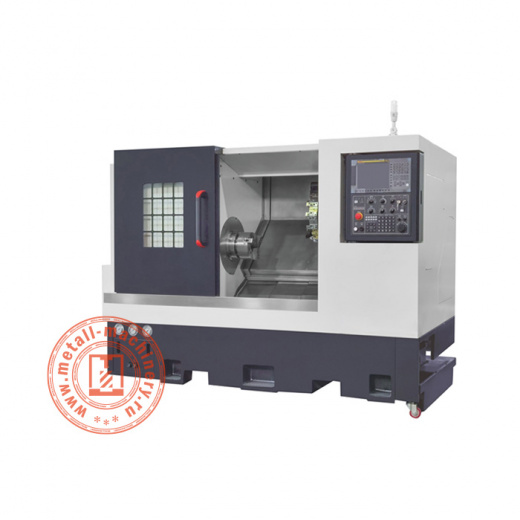

Токарный станок с ЧПУ BL-H50Q
Предлагаемый токарный станок с ЧПУ BL-H50Q – еще одна модель из стандартной серии H, оснащенная гидравлической задней бабкой. Агрегат предназначен для выполнения операций точения над заготовками из черного и цветного металла, а также металлических сплавов любой степени твердости.

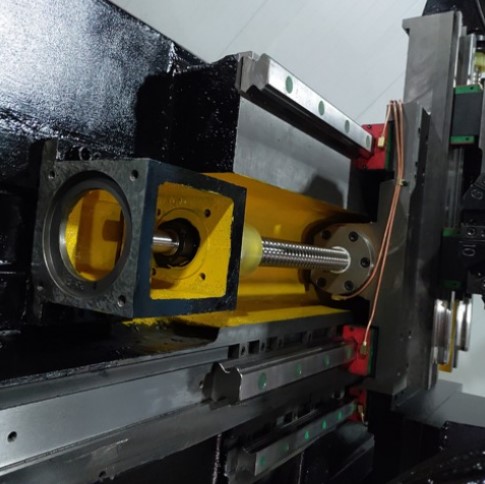

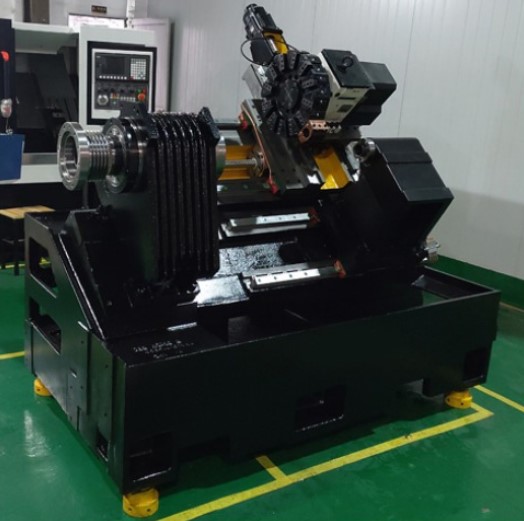

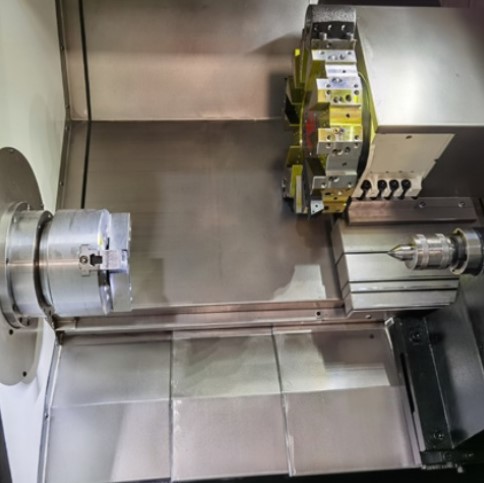

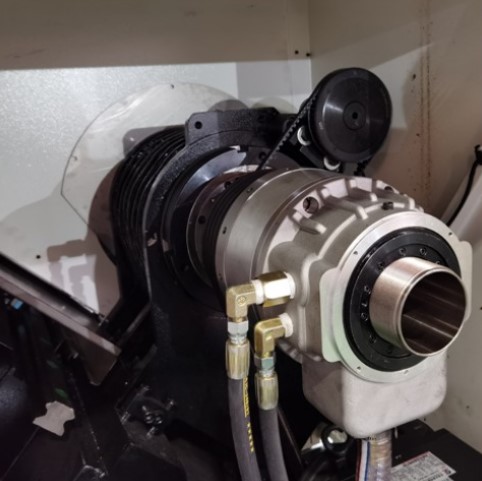

Для конструкции станка характерно наличие наклонной (под 45°) чугунной станины, центр тяжести которой выверен таким образом, чтобы при обработке максимально возможной по весу и габаритам детали установка была стабильна и не являлась источником вибраций. Предусмотрены роликовые линейные направляющие и массивный контакт с передней бабкой, в которой посредством патрона на 8 или 10 дюймов закреплен шпиндель. Высокоточные подшипники позволяют исключить быстрый износ шпинделя при интенсивном функционировании. Мощности электродвигателя (11 кВт) достаточно для обработки деталей при скорости вращения шпинделя 3500 оборотов в минуту. Для закрепления резцов в конфигурации токарного станка с ЧПУ BL-H50Q предусмотрено 10-позиционная револьверная головка с гидравлическим сервоприводом.
Управляющие функции при изготовлении деталей простой и сложной конфигурации при использовании токарного станка с ЧПУ BL-H50Q возложены на программируемый контроллер SIEMENS 808D. Благодаря высокой точности позиционирования погрешность повторного точения не превышает 0,003-0,005 мм по осям X, Y, Z соответственно.
|
Максимальный диаметр обработки над станиной (мм)
|
500 |
|
Максимальный диаметр обработки над суппортом (мм)
|
250 |
|
Ход по осям X/Z (мм)
|
210/500 |
|
Скорость быстрого хода по осям X/Z (мм/мин)
|
30 000 / 30 000 |
|
Конус и диаметр отверстия шпинделя (мм)
|
62 |
|
Cкорость вращения шпинделя (об/мин)
|
3500 |
|
Размеры хвостовика инструмента (мм)
|
25 х 25 |
|
Точность позиционирования по осям X/Z (мм)
|
± 0,005 / ± 0,005 |
|
Точность повторного позиционирования по осям X/Z (мм)
|
± 0,003 / ± 0,003 |
|
Габаритные размеры (мм)
|
2500 х 1500 х 1700 |
|
Вес (кг)
|
3800 |
